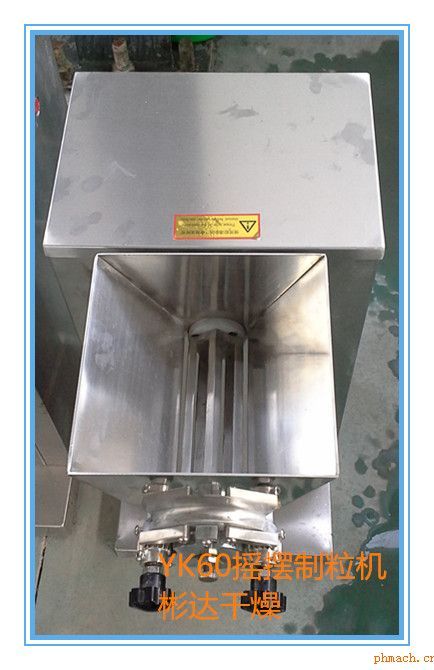

| 產品名稱： 實驗型搖擺制粒機 |
| 產品編號： CZBD |
| 產品商標： 彬達干燥 |
| 產品規格： YK |
| 參考價格： 面議 |
| 更新日期： 2021/12/4 14:51:16 |
| 被閱次數： 1316次 |
| |
|
|
實驗型搖擺制粒機，制作精美，產品運行穩定，操作方便，便于清洗，適用于醫藥、化工、食品等工業中制造各種規格的顆粒，烘干后成各種成型制品，該機亦可用于粉碎凝結成塊狀的干料，所有物料接觸處均采用不銹鋼材料制作。 特點
1．整機結構緊湊，外型美觀大方，清洗方便，操作簡單，產量高，能耗低等優點。
2．物料接觸處均采用優質不銹鋼制作和拋光處理，光潔度好，易清洗、噪音低、無穿料，操作、維修方便，符合GMP要求。 構 造 說 明
1、主體：機身為一獨立長方柱體，其上裝置封閉軸承座與粉斗連接，粉斗伸向機體外，其下裝有V形底盤，著地面廣而平穩，因此不須按裝，可任意放置室內使用。
2、顆粒制造裝置：旋轉滾筒橫臥裝置在粉斗的下面，前后有軸承支座 ，它通過齒條的傳動，作倒順回轉，端面的前軸承蓋為活動式，裝拆時，
只要旋下三個翼形螺母，軸承蓋和旋轉滾筒即可抽出，旋轉滾筒的兩端制有凸出的方環，嵌入軸承座內，這樣可不使油污滲入粉子和不致粘結塞住。
3、減速箱：采用蝸輪傳動，速比為1：12，箱內可儲機油，保證齒輪潤滑良好及無雜音，箱上有蓋可開啟，觀察運轉情況及儲油量，蝸輪軸外端，裝有偏心桿，帶動齒條作往復運動。
4、篩網夾管：裝置在旋轉滾筒的兩旁，用鋼管制造，中間開有一條長槽，篩 網的兩端嵌入槽內，轉動花形手輪將篩網包在旋轉滾筒的外園上，手輪內有齒輪撐住，松緊可以進行調節。
5、變速輪：電動機軸上裝有二級變速皮帶輪，用戶可根據產品需要，進行二級變速。
6、電機架：為兩條有槽的鐵路、一條與機身絞鏈連接，另一條與螺桿栓牢，電動機就裝在鐵路上，當轉動花形手輪，電動機就上下運動，供調節速度。
二、 技術參數
|
型號(Model)
|
YK-60
|
|
滾筒直徑(Drum diameter)
|
60mm
|
|
滾筒長度（Drum length）
|
184mm
|
|
生產能力(Throughput)
|
20-30 kg/h（根據物料情況）
|
|
搖擺幅度(Swing range)
|
360度
|
|
往返次數(Number of trips)
|
46次/分(times/min)
|
|
料口(Discharge port)
|
210*240 mm
|
|
配用電機(Motor)
|
0.37 kW
|
|
電源(Power Supply)
|
220V/380 V/ 50 Hz
|
|
外形尺寸(Dimensions)
|
460*550*570mm
|
|
重量約(Weight)
|
55kg
|
|
