| 產品名稱： D343H-16C-DN150多層次硬密封蝶閥 |
| 產品編號： 1 |
| 產品商標： |
| 產品規格： 343H-16C-DN150 |
| 參考價格： 面議 |
| 更新日期： 2016/4/20 16:38:02 |
| 被閱次數： 2496次 |
| |
|
|

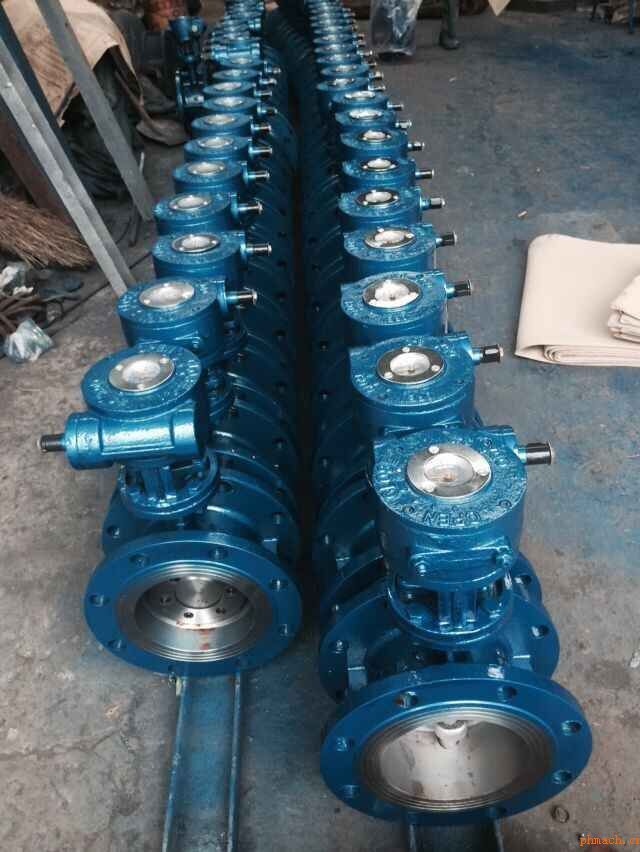

D343H-16C-DN150,多層次硬密封蝶閥, 產品型號：D343H/Y-10/16C/P/R
產品名稱：多層次硬密封蝶閥 公稱壓力：0-1.6Mpa
殼體材質：碳鋼/不銹鋼
產品規格：DN50-1200
工作介質：
適用溫度： 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
產品價格： 驅動方式：電動多層次硬密封蝶閥、氣動多層次硬密封蝶閥、蝸輪多層次硬密封蝶閥、手動多層次硬密封蝶閥
產品用途：D343H蝸輪轉動硬密封蝶閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。
產品特點： 1、硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能 2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點 3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長 4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小 5、硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝 6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用 主要技術參數 | 公稱通經DN（mm) | 50～2000 | | 公稱藥理PN（Mpa) | 0.6 | 1.0 | 1.6 | 2.5 | | 密封試驗(Mpa) | 0.66 | 1.1 | 1.76 | 2.75 | | 強度試驗(Mpa) | 0.9 | 1.5 | 2.4 | 3.75 | | 適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ | | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | | 泄漏率 | 符合GB/T13927-92標準 | | 驅動方式 | 蝸輪傳動、電動、氣動、液動 |
主要零部件材料 | 零件名稱 | 材料 | | 閥體 | WCB、合金鋼、不銹鋼、QT450-10 | | 蝶板 | WCB、合金鋼、不銹鋼、QT450-10 | | 閥軸 | 2Cr13不銹鋼、合金鋼 | | 密封圈 | 不銹鋼圈 | | 填料 | 柔性石墨 |
采用標準 | 制造標準 | JB/T 8527-97 | | 法蘭標準 | GB9113-2000 | | 結構長度標準 | GB12221-89 | | 檢驗標準 | GB/T 13927-92 |
D343H-10/16/25/蝸輪傳動硬密封蝶閥主要外形連接尺寸 (單位:mm) | 公稱通經(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | | 1.0MPa | 1.6MPa | 2.5MPa | | L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | | 50 | 108 | 350 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | | 65 | 112 | 370 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 | | 80 | 114 | 380 | 120 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 | | 100 | 127 | 420 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 | | 125 | 140 | 460 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-22 | 270 | 220 | 8-26 | | 150 | 140 | 555 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 | | 200 | 152 | 760 | 200 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 | | 250 | 165 | 830 | 243 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 | | 300 | 178 | 895 | 250 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 | | 350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 | | 400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 | | 450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 | | 500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
|
