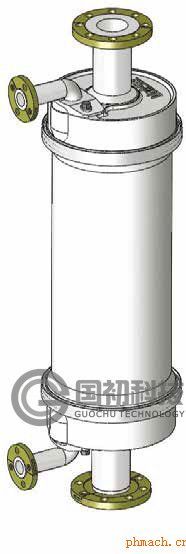

憑借良好的精度、效率和簡潔性，3M™ Liqui-Cel™膜接觸器是半導體加工、平面顯示器制造和其他高科技行業的標準水脫氣方案。這種膜接觸器可以脫除水中的CO2和O2，將這些氣體的濃度控制在較低水平滿足如今的工藝需求。較低的O2濃度可以保護產品，同時較低的CO2濃度有助于改善水的去電離子和離子交換工藝的效率。Liqui-Cel膜接觸器還可以實現清潔用水和晶片加工化學品中溶解氣體的*控制。 應用領域：熱力除氧、化工、鋼鐵、集成電路、光電、封裝、電廠、食品、啤酒飲料、攝像及醫藥等領域。 3M™ Liqui-Cel™ EXF-10x28系列膜接觸器產品參數表 組件配置 | 帶中間隔板的增強流量設計 | 設計流量范圍 | 10 - 57 m3/hr (44至250 gpm) | 膜絲類型 | X50膜絲 | X40膜絲 | | 建議用于從流體中脫出CO2氣體
或其他氣體和流體間的傳輸應用 | 建議用于從流體中脫出O2氣體
或其他氣體和流體間的傳輸應用 | 膜材料/封裝材料 | 聚丙烯/環氧樹脂 | 膜組件內部體積（估算值） | 纖維強化塑料膜殼 | 316 不銹鋼衛生/316不銹鋼ANSI | | | X50膜絲 | X40膜絲 | X50膜絲 | X40膜絲 | 流體側 | 26.1 L
(6.9 gal) | 26.3 L
(7.0 gal) | 24.3/24.9 L
(6.4/6.6 gal) | 24.5/25.6 L
(6.5/6.8 gal) | 管腔側 | 10.6 L
(2.8 gal) | 9.5 L
(2.5 gal) | 7.5/10.0 L
(1.9/2.6 gal) | 6.4/9.5 L
(1.7/2.5 gal) | | X50膜絲 | X40膜絲 | 流體側*大工作溫度/壓力 | 5-50°C, 7.2 barg (41-122°F, 105 psig)
70°C, 2.1 barg (158°F, 30 psig) | 5-25°C, 9.3 barg (41-77°F, 135 psig)
50°C, 7.2 barg (77-122°F, 105 psig)
70°C, 2.1 barg (158°F, 30 psig) | | 纖維強化塑料膜殼 | 316 不銹鋼 | 氣側或真空側的*大耐受壓力 | 25°C時為6.2 barg（77°F時為90psig） | 25°C時為9.0 barg（77°F時為130psig） | 膜殼材質 | 纖維強化塑料（FRP），所有接液
表面為聚偏氟乙烯材質，配備纖維
強化塑料法蘭 | 316L不銹鋼容器/CF3M不銹鋼端
蓋符合ASTM A312要求的schedule
10S管道≤ 32RA (0.8pm SI) | 法蘭連接 | 殼程（液體入口/出口） | 符合ANSI B16.5要求的3英寸150
等級凸面法蘭
符合JIS B2238要求的10K標準
80A平面法蘭 | 符合ANSI B16.5要求的3英寸150
等級凸面法蘭
符合JIS B2238要求的10K標準
80A平面法蘭
3英寸衛生接頭 | 管程體積（氣體/真空） | 符合ANSI B16.5要求的1英寸150等
級凸面法蘭
符合JIS B2238要求的10K標準
50A平面法蘭 | 符合ANSI B16.5要求的1英寸150等
級凸面法蘭
符合JIS B2238要求的10K標準
25A平面法蘭
1.5英寸衛生接頭 | 材質 | 三元乙丙橡膠 | 氟橡膠
(僅適用于纖維強化塑料膜殼) | 應用領域 | 通用 | 高純度/電子設備 | 重量（估算值） | | 纖維強化塑料膜殼 | 不銹鋼膜殼 | | ANSI/JIS | ANSI /JIS | 衛生 | 組件干重 | 33 kg (73 lbs) | 76 kg (168 lbs) | 81 kg (177 lbs) | 注滿水組件重量(殼程) | 57 kg (126 lbs) | 99 kg (218 lbs) | 107 kg (235 lbs) | 僅濾筒 - 干重 | 10 kg (23 lbs) | 10 kg (23 lbs) | 10 kg (23 lbs) |
國初科技（廈門）有限公司提供3M公司Liqui-Cel 膜接觸器（脫氣膜）： Liqui-Cel 0.5x1, Liqui-Cel 0.5x1SP, Liqui-Cel 0.75x1, Liqui-Cel 1x2SP, Liqui-Cel 1x3SP, Liqui-Cel 1x5.5 , Liqui-Cel 1x6SP, Liqui-Cel 1.7x5.5, Liqui-Cel 1.7x8.75, Liqui-Cel 2x6SP, Liqui-Cel 2.5x8, Liqui-Cel 2.5x8SP, Liqui-Cel 4x13, Liqui-Cel 4x13C, Liqui-Cel 4x13SP, Liqui-Cel 4x13SP C, Liqui-Cel 4x13SS, Liqui-Cel 4x13SS SP, Liqui-Cel 4x28, Liqui-Cel 4x28C, Liqui-Cel 4x28SP, Liqui-Cel 4x28SP C, Liqui-Cel 4x28SS, Liqui-Cel 4x28SS EP, Liqui-Cel 6x28, Liqui-Cel 8x20C, Liqui-Cel 8x20PVC, Liqui-Cel 8x20SS, Liqui-Cel 8x40 ASME Code-Rated, Liqui-Cel 8x40 8x80 C, Liqui-Cel 8x80 ASME Code, Liqui-Cel 10x28C, Liqui-Cel 10x28FRP, Liqui-Cel 10x28FRP IND, Liqui-Cel 10x28IND C, Liqui-Cel 10x28SS, Liqui-Cel 14x28, Liqui-Cel 14x40等系列產品 國初科技（廈門）有限公司提供3M公司Liqui-Cel TM EXF-10x28系列所有型號的氣體轉移膜： M174 10X28 MCTG X40、M175 10X28 MCTG X50、M179 10X28 MCTG X40、M181 10X28 MCTG X50、G440H 10X28 CN X40 HP 3-1 ANSI FKM A、G440RH 10X28 CN X40 HP 3-1 ANSI FKM R、G449H 10X28 CN X40 HP 3-1 ANSI EPDM A、G449RH 10X28 CN X40 HP 3-1 ANSI EPDM A、G451H 10X28 CN X40 HP 80A-50A JIS EPDM A、G451RH 10X28 CN X40 HP 80A/50AJIS EPDM R、G510H 10X28 CN X50 HP 80A-50A JIS EPDM A、G510RH 10X28 CN X50 HP 80A-50A JIS EPDM R、G511H 10X28 CN X50 HP 3-1 ANSI EPDM A、G511RH 10X28 CN X50 HP 3-1ANSI EPDM R、G696H 10X28 CN X50 HP 3-1 ANSI FKM A、G700H 10X28 CN XIND FRP 3-1 ANSI EPDM A、G700RH 10X28 CN XIND FRP 3-1 ANSI EPDM R、G701H 10X28 CN XIND FRP 3-1 JIS EPDM A、G701RH 10X28CN XIND FRP 3-1 JIS EPDM R、M176 10X28 CTG XIND、G655H 10X28 CN X40 SS SAN EPDM A、G655HEU 10X28 CN X40 SS SAN EPDM A、G655RH 10X28 CN X40 SS SAN EPDM R、G655RHEU 10X28 CN X40 SS SAN EPDM R、G669H 10X28 CN X50 SS SAN EPDM A、G669HEU 10X28 CN X50 SS SAN EPDM A、G669RH 10X28 CN X50 SS SAN EPDM R、G669RHEU 10X28 CN X50 SS SAN EPDM R、G670H 10X28 CN X50 SS SAN EPDM A、G678H 10X28 CN X40 SS SAN EPDM A、G885H 10X28 CN X40 SS 3-1 ANSI EPDM A、G885HEU 10X28 CN X40 SS 3-1 ANSI EPDM A、G885RH 10X28 CN X40 SS 3-1 ANSI EPDM R、G885RHEU 10X28 CN X40 SS 3-1ANSI EPDM R、G886H 10X28 CN X50 SS 3-1 ANSI EPDM A、G886RH 10X28CN X50 SS 3-1 ANSI EPDM R、G887H 10X28 CN X40 SS 80A-25AJIS EPDM A、G887RH 10X28 CN X40 SS 80A25AJIS EPDM R、G888H 10X28 CN X50 SS 80A25A JIS EPDM A、G888RH 10X28 CN X50 SS 80A25A JIS EPDM R、G889H 10X28 CN X40 SS 80A25A JIS EPDM A、G889RH 10X28 CN X40 SS 80A25A JIS EPDM R、G841H 10X28 CN X40 SS 3-1 ANSI EPDM A、G841RH 10X28 CN X40 SS 3-1ANSI EPDM R |
