| 真空插板閥值得信賴，保證質量良大品牌 |
| 關鍵詞：真空插板閥 |
|
|
公司名稱：上海良大閥門有限公司 |
 |
詳細說明 |

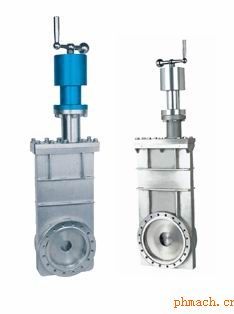

| CC型系列超高真空插板閥 CC型系列超高真空插板閥是通過手柄以螺桿傳動推動鋼球架運動，撐開閥板關閉，又靠彈簧力收攏閥板，打開后再退出的真空閥門。閥門適用于超高真空系統中接通或截止氣流之用。 適用的工作介質為潔凈的空氣和非腐蝕性氣體。 ■ CC型－超高真空插板閥 ■ CC型手動超高真空插板閥是以手柄帶動閥板作上下運動使閥板開啟或關閉。閥門用于接通或切斷真空管路中的氣流。 適用介質為純凈空氣和非腐蝕性氣體。 ■ CC Manual Ultra-high Vacuum Gate Valve ■ CC manual ultra-high vacuum gate valve uses a handle to drive valve disc up and down to perform open and close action. It is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases. ■ 主要技術性能 Main Technical Performance ■ ■ ■ 適用范圍：Applicability 105～1.3×10-7Pa 閥門漏率：Valve Leak Rate ≤1.3×10-7Pa.L/S. 適用溫度：Applicable Temperature -30～+150℃ 閥門開啟時閥板兩側的壓差： The differential pressure between the two sides of valve disc upon valve opening: ≤2.7×103Pa. ■ 主要零件材料 Materials of Main Parts ■ ■ 閥體、閥板：不銹鋼 密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。 Body, and disc: stainless steel Sealing element: Viton, bellows(shaft seal), NBR CONSTRUCTION FIGHTS(mm) ■ 外形及連接尺寸 Overall and Connection Dimensions(mm) Model 型號 DN A H D Do D1 D2 D3 L L1 G E n-d 法蘭標準 CC-50 50 60 92 89 72.4 61.6 55.6 515 153 220 124 8-M8 GB6071 CC-63 63 65 105 114 92.1 82.6 76.6 566 180 220 124 8-M8 CC-80 80 65 130 130 110 99 93 603 200 220 124 16-M8 CC-100 100 70 152 152 130.2 120.7 114.7 653 267 220 124 16-M8 CC-150 150 70 202 202 181 171.5 165.5 771 350 270 150 20-M8 CC-200 200 80 251 253 231.8 222.3 216.6 889 424 270 150 24-M8 CC-250 250 85 300 314 288 308 275 271 1127 550 298 200 24-M10 JB5278 CC-300 300 85 352 365 338 353 323 318 1197 613 298 200 32-M10 CC-320 320 85 372 385 357 379 344 340 1197 613 298 200 36-M10 JB5278 |
|
